傳動軸當前位置:網站首頁 > 產品展示 > > 傳動軸

您現在的位置:首頁 > 產品展示 > > 傳動軸

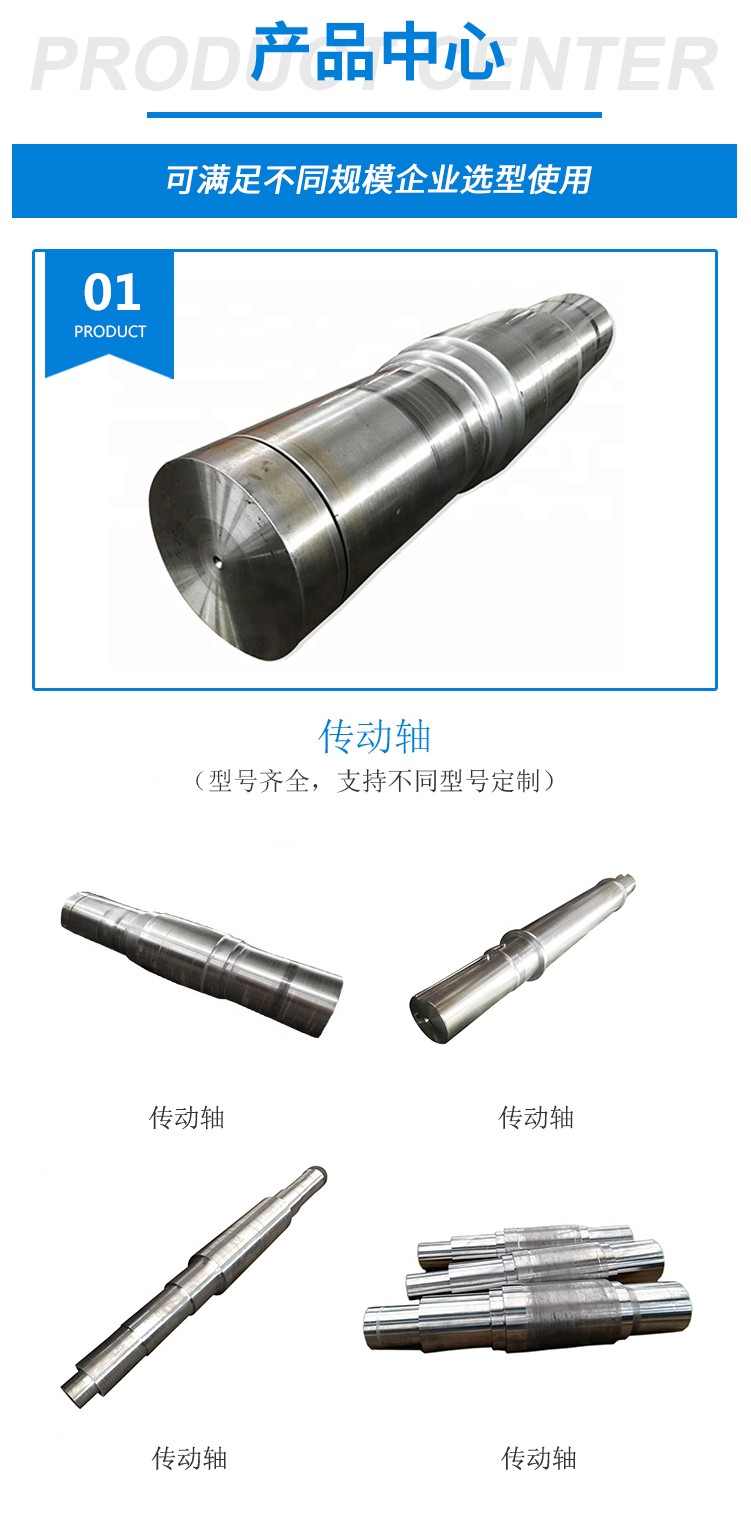

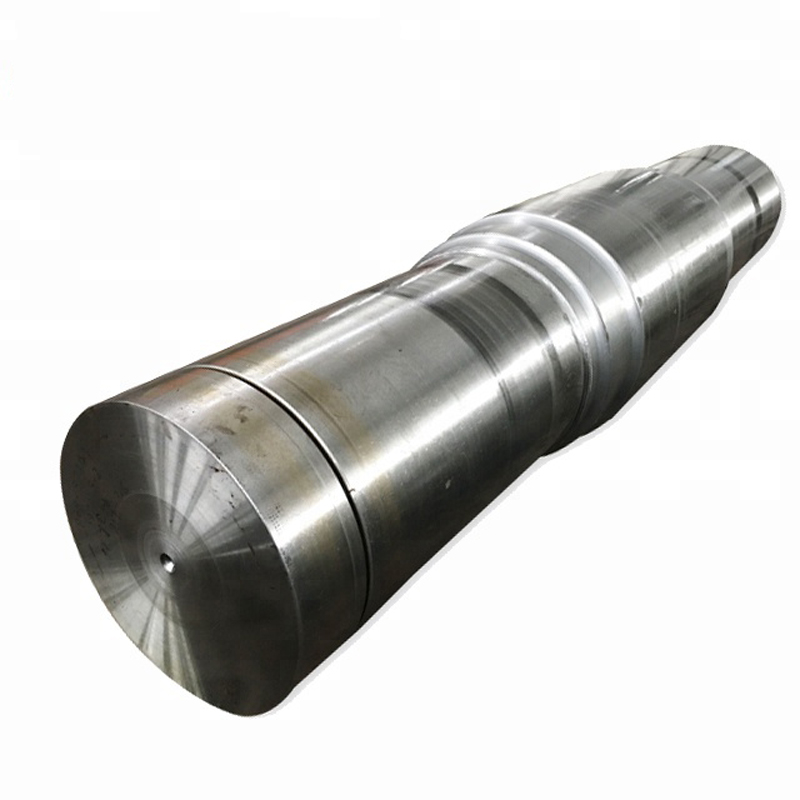

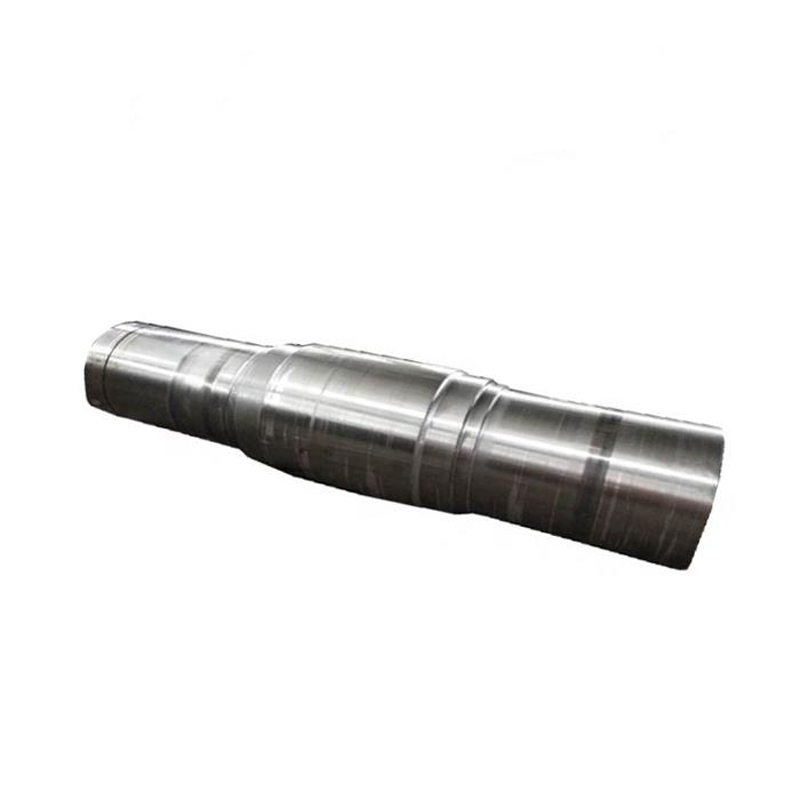

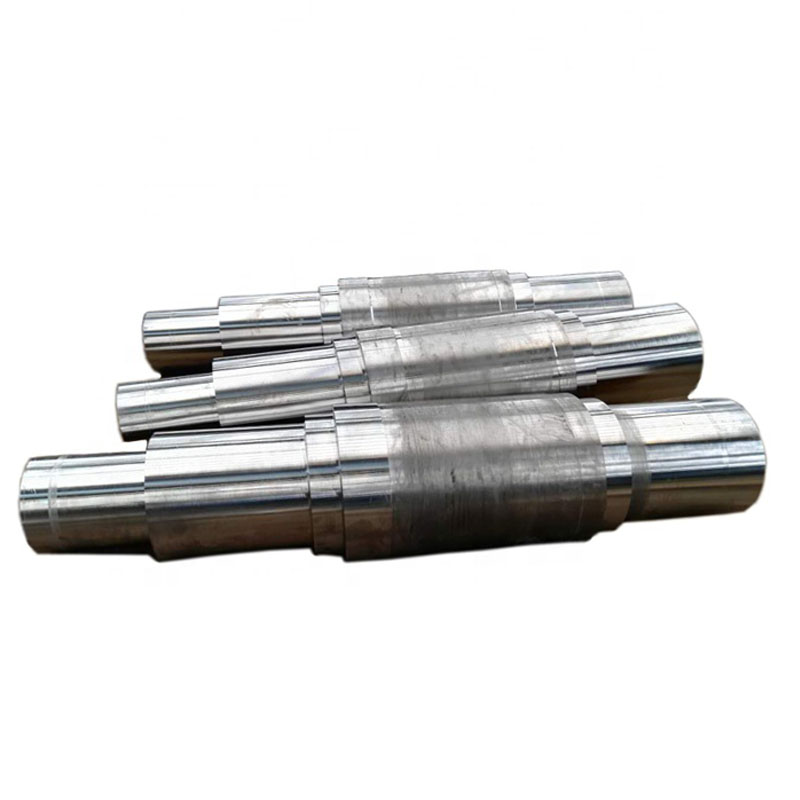

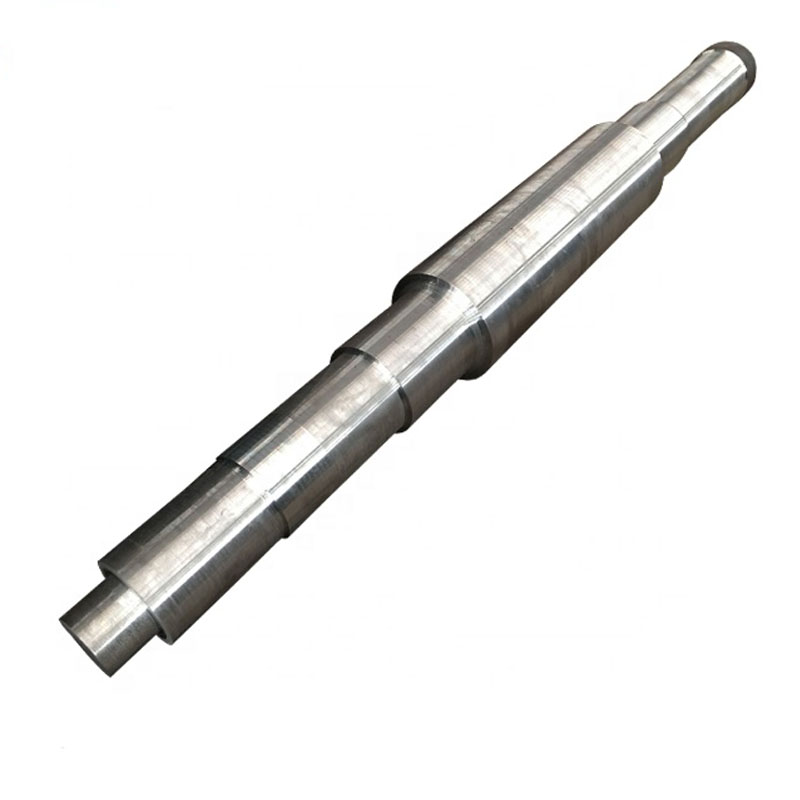

傳動軸

起訂量:1件

在線訂購



傳動軸加工流程

棒料、鍛件 → 粗車加工 → 調質 → 精車加工 → 銑鍵槽 → 熱處理(表面淬火貨滲碳淬火) → 研磨中心孔 → 粗磨 → 精磨 → 成品檢測包裝


傳動軸質量控制流程

進貨檢測:尺寸檢測、探傷檢測 → 檢測尺寸 → 檢測硬度 → 檢測尺寸 → 檢測鍵槽尺寸 → 檢測硬度 → 檢測孔徑 → 檢測尺寸 → 終檢

數控車床加工、立車加工、龍門銑加工、臥式車床加工、磨床加工、焊接加工

產品工藝

  1、鍛造 ------材料包括35 CrMo、42 CrMo、45#或根據要求;

  2、粗車-----------10米臥式車床粗車削,單邊緣留有3-5mm的余量;

  3、探傷檢測--------利用UT裝置檢測內部結構;

  4、熱處理-----淬火回火提高了硬度和耐磨性;

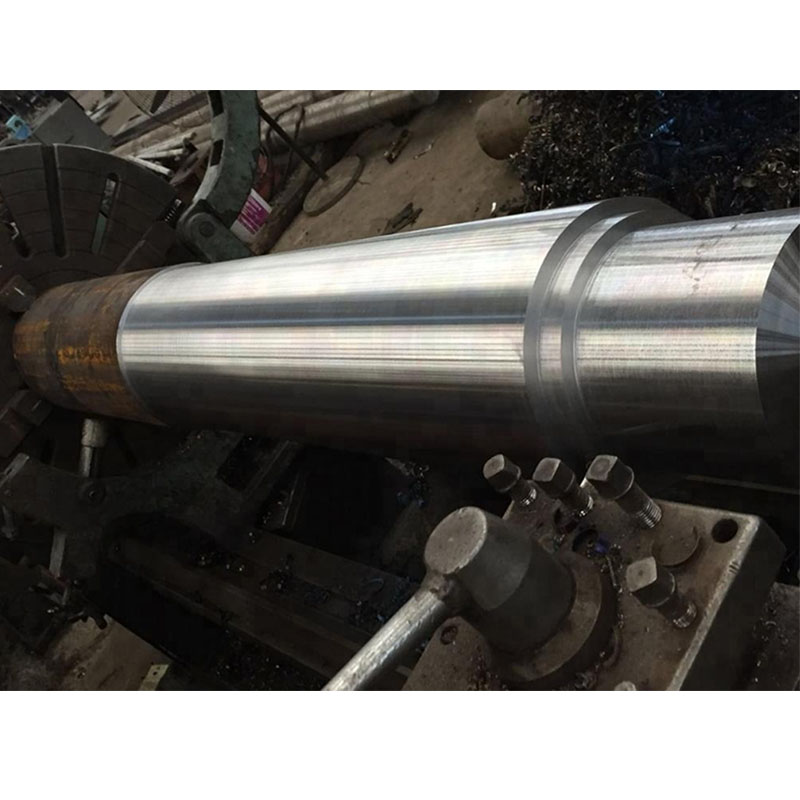

  5、精車-------滿足公差尺寸要求的外徑和階段精加工根據圖紙要求;

  6、磨加工------保證產品的表面光潔度;

  7、鉆孔-------數控龍門鏜銑床,四軸聯動機構,精度可達0.01mm;

  8、銑鍵槽 ------- 6m數控龍門鏜銑床,有側銑頭;

  9、涂抹防銹油------防止產品生銹 根據客戶需求;

  10、包裝發貨。

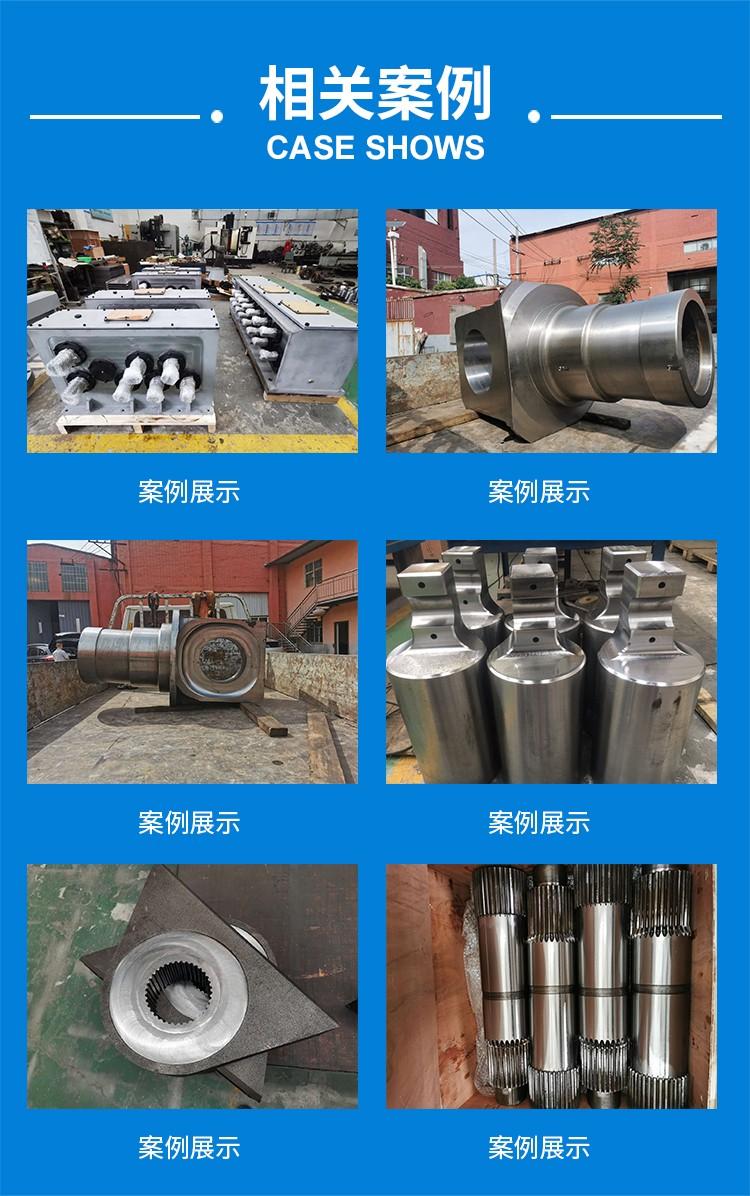

河南洛陽大型機械加工廠家|大型非標零部件|大型機加工件|大型礦山車輛用零部件







軸是穿在軸承中間或車輪中間或齒輪中間的圓柱形物件,但也有少部分是方型的。

軸是支承轉動零件并與之一起回轉以傳遞運動、扭矩或彎矩的機械零件。

一般為金屬圓桿狀,各段可以有不同的直徑。機器中作回轉運動的零件就裝在軸上。


材料使用

1、碳素鋼35、45、50等優質碳素結構鋼因具有較高的綜合力學性能,應用較多,其中以45鋼用得***為廣泛。

為了改善其力學性能,應進行正火或調質處理。不重要或受力較小的軸,則可采用Q235、Q275等碳素結構鋼。

2、合金鋼具有較高的力學性能,但價格較貴,多用于有特殊要求的軸。

例如采用滑動軸承的高速軸,常用20Cr、20CrMnTi等低碳合金結構鋼,經滲碳淬火后可提高軸頸耐磨性;

機轉子軸在高溫、高速和重載條件下工作,必須具有良好的高溫力學性能,常采用40CrNi、38CrMoAlA等合金結構鋼。

軸的毛坯以鍛件優先、其次是鋼;尺寸較大或結構復雜者可考慮鑄鋼或球墨鑄鐵。

例如,用球墨鑄鐵制造曲軸、凸輪軸,具有成本低廉、吸振性較好,對應力集中的敏感性較低、強度較好等優點。軸的力學模型是梁、多數要轉動,因此其應力通常是對稱循環。

其可能的失效形式有:疲勞斷裂、過載斷裂、彈性變形過大等。軸上通常要安裝一些帶輪轂的零件,因此大多數軸應作成階梯軸,切削加工量大。


軸的分類

常見的軸根據軸的結構形狀可分為直軸、軟軸、實心軸、空心軸、剛性軸、撓性軸(軟軸)。直軸又可分為:

①轉軸,工作時既承受彎矩又承受扭矩,是機械中***常見的軸,如各種減速器中的軸等。

②心軸,用來支承轉動零件只承受彎矩而不傳遞扭矩,有些心軸轉動,如鐵路車輛的軸等,有些心軸則不轉動,如支承滑輪的軸等。

③傳動軸,主要用來傳遞扭矩而不承受彎矩,如起重機移動機構中的長光軸、汽車的驅動軸等。

軸的材料主要采用碳素鋼或合金鋼,也可采用球墨鑄鐵或合金鑄鐵等。軸的工作能力一般取決于強度和剛度,轉速高時還取決于振動穩定性。




1)加工材料:材料整體采用高品質鋼材,不易生銹,外表光潔。

  2)加工方式:車,磨,刨,銑,CNC加工等,一體成型,結構穩定

,注重產品的每個細節,竭力打造高精度、高硬度、質量過硬的產品。

3)尺寸公差:根據圖紙要求公差統一保證在±0.02以內,嚴格按照?qǐng)D紙進行加工。

 4)應用領域:加工產品廣泛應用于印刷包裝機械、立體車庫設備、環保機械、輸送設備、

化工設備、冶金礦山設備、鋼鐵電力設備、攪拌設備、筑路機械、制糖工業、

風力發電、扶梯電梯驅動、船舶領域、輕工領域、造紙領域、冶金行業、

污水處理、建材行業、起重機械、輸送線、流水線等場合,歡迎來電咨詢!
